Nouvelle alimentation à installer.

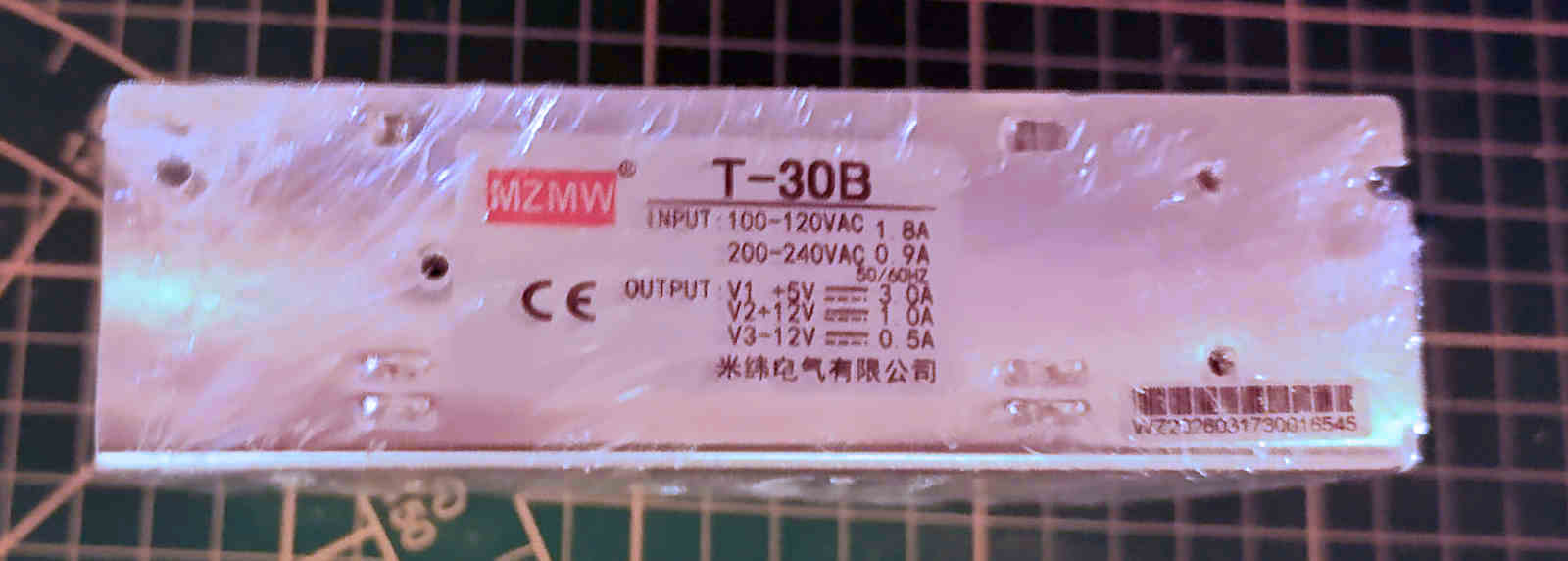

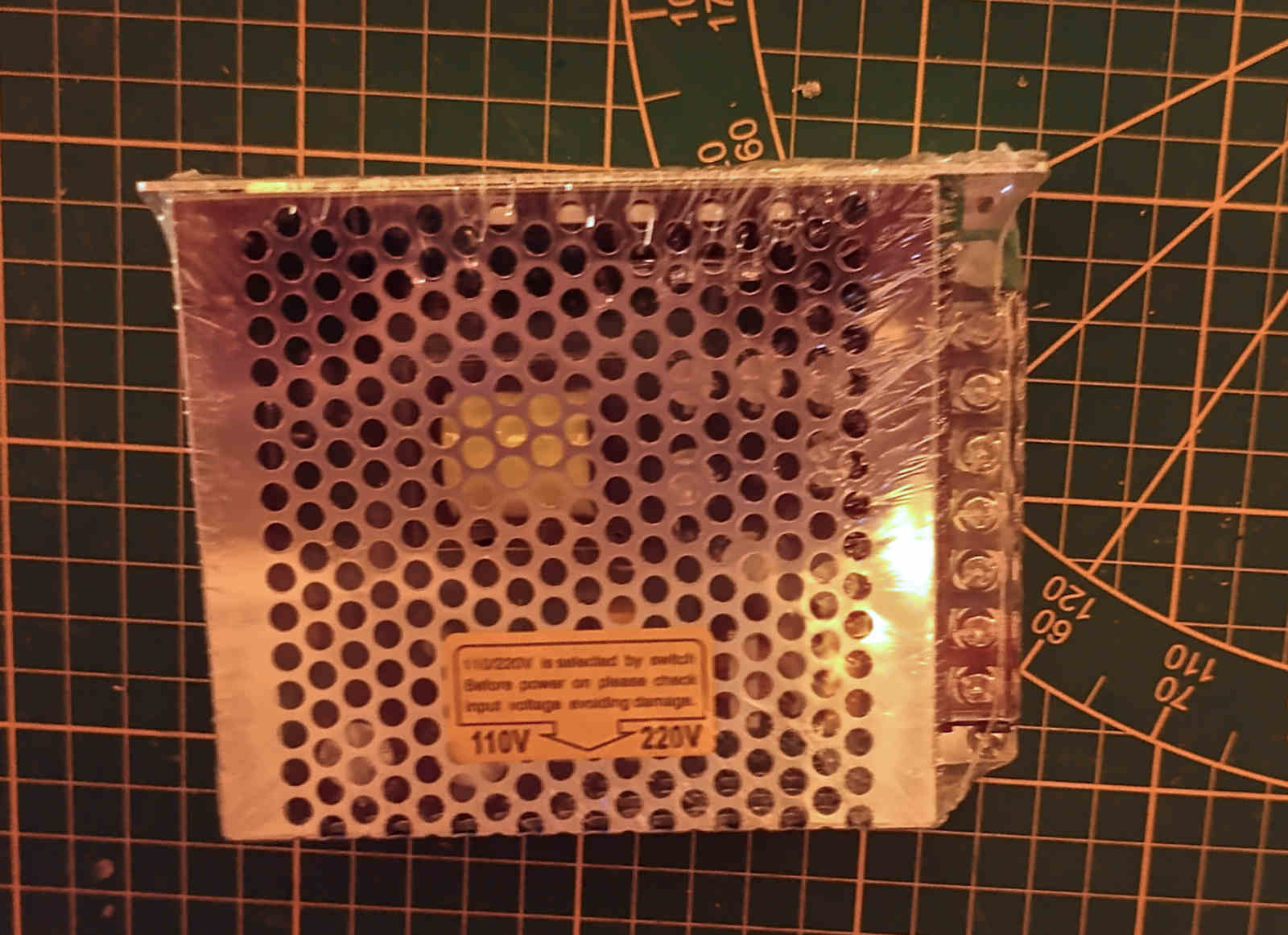

Vous pouvez utiliser une alimentation Mean well proposant du +5V/-12V/12V comme la RT‑50B. Ici j'utilise un clone M2‑MW T‑30 dont voici les dimensions : 129x98x38mm
C'est vraiment la dimension maximale et le critère le plus important avec les 3 tensions de sorties.
Ouverture du boitier et extraction de la carte originale.

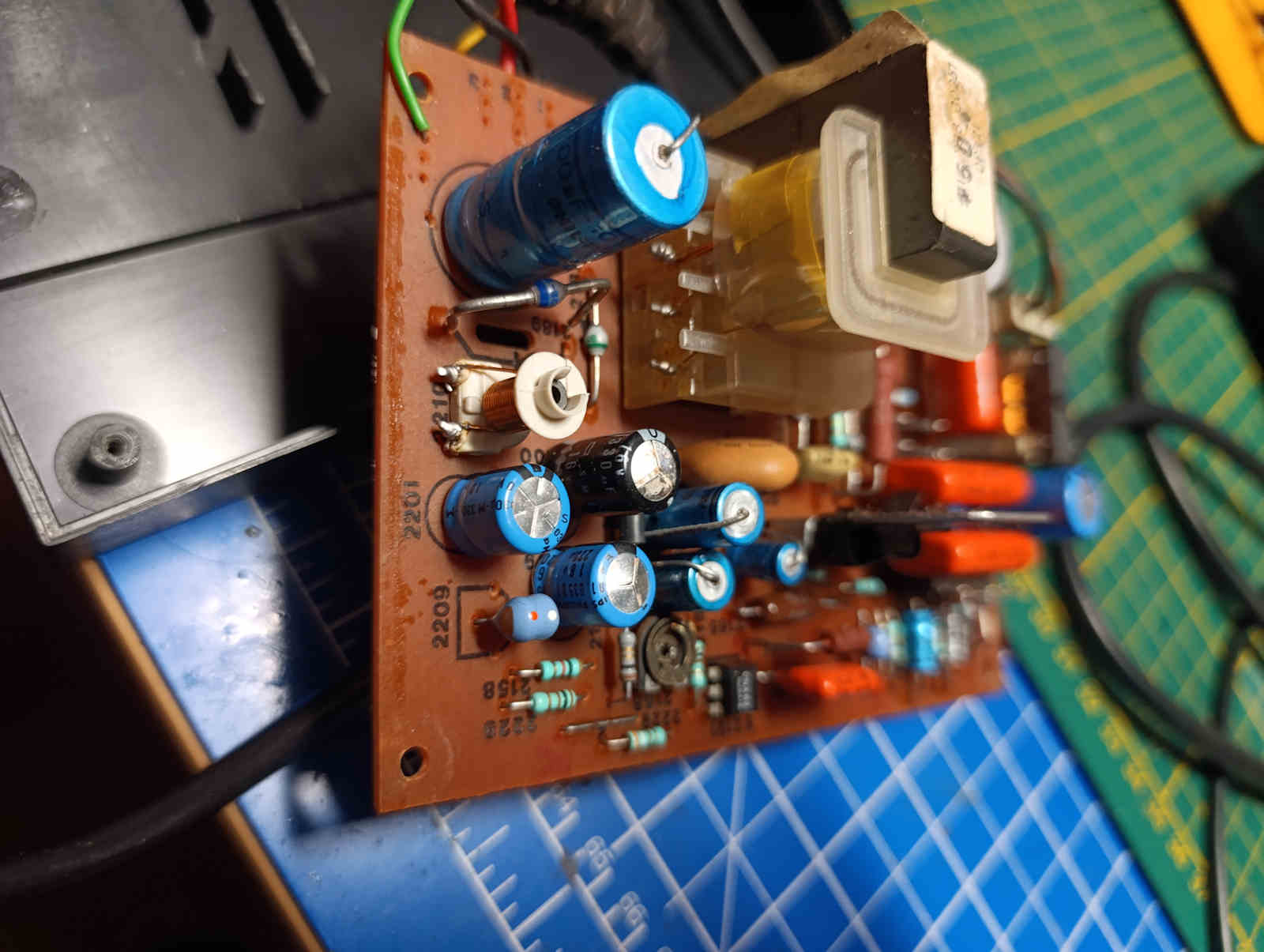

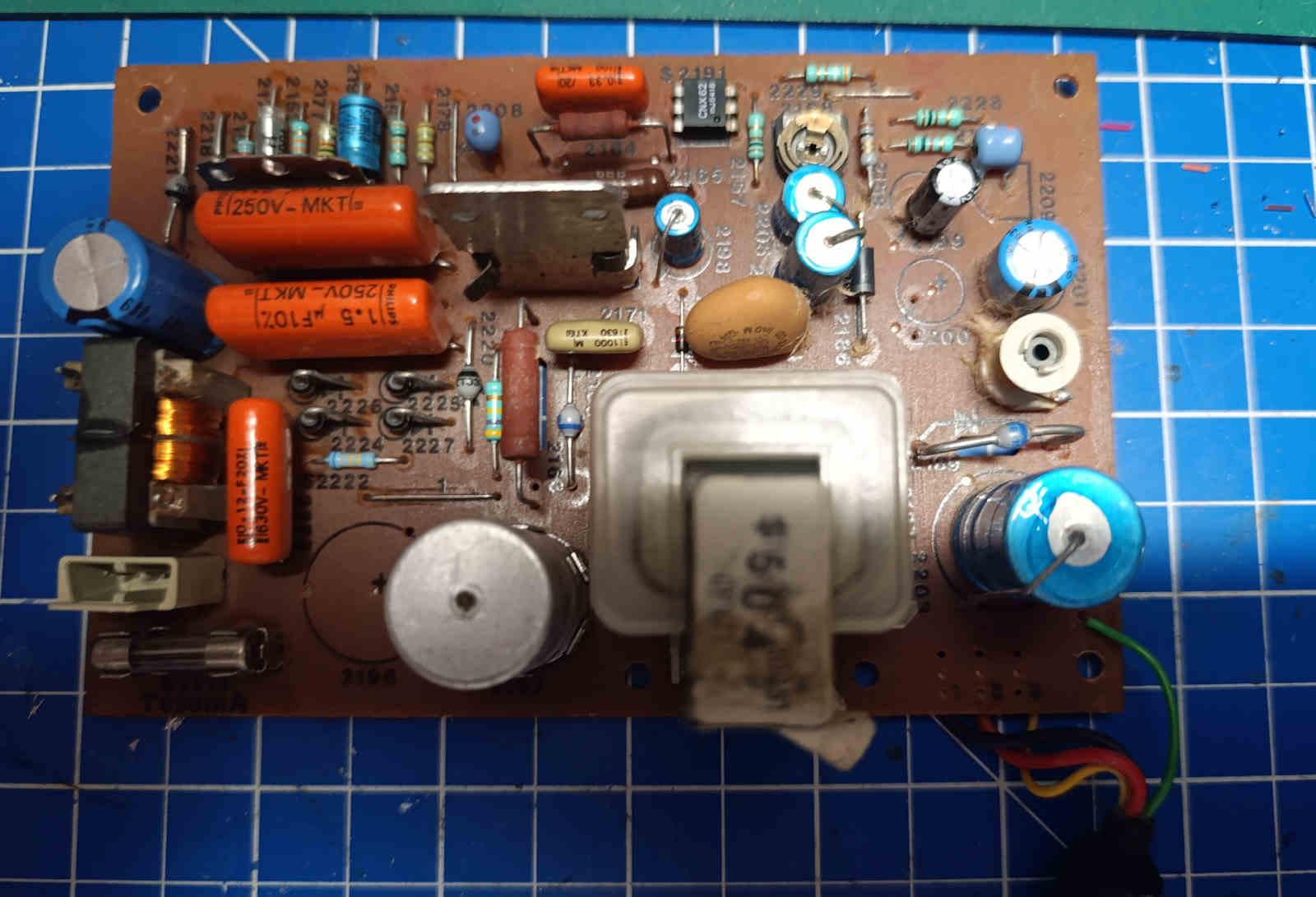

On remarquera sur la photo de la carte que les condensateurs sont bien gonflés ... Dans le cas de cette carte le remplacement de ceux ci n'aurait malheuresement pas été suffisant car les valeurs ont fortement dérivés a cause du régulateur de tension. Le remplacement des condensateurs aurait mené à l'explosion de ceux ci (35V relevé au lieu de 16V max a certains endroits donc attention).
Positionnement et marquage de l'emplacement du cable d'alimentation.

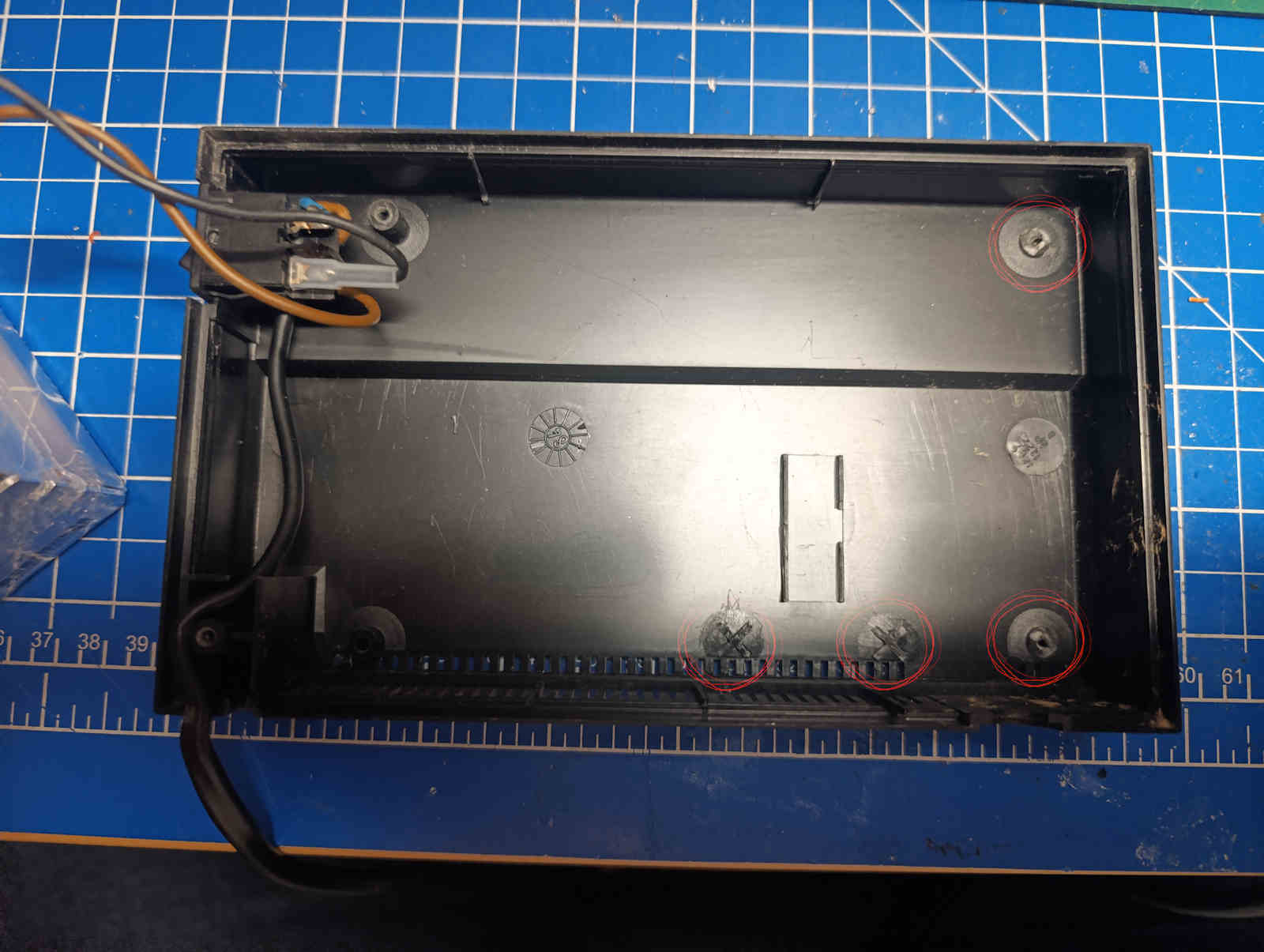

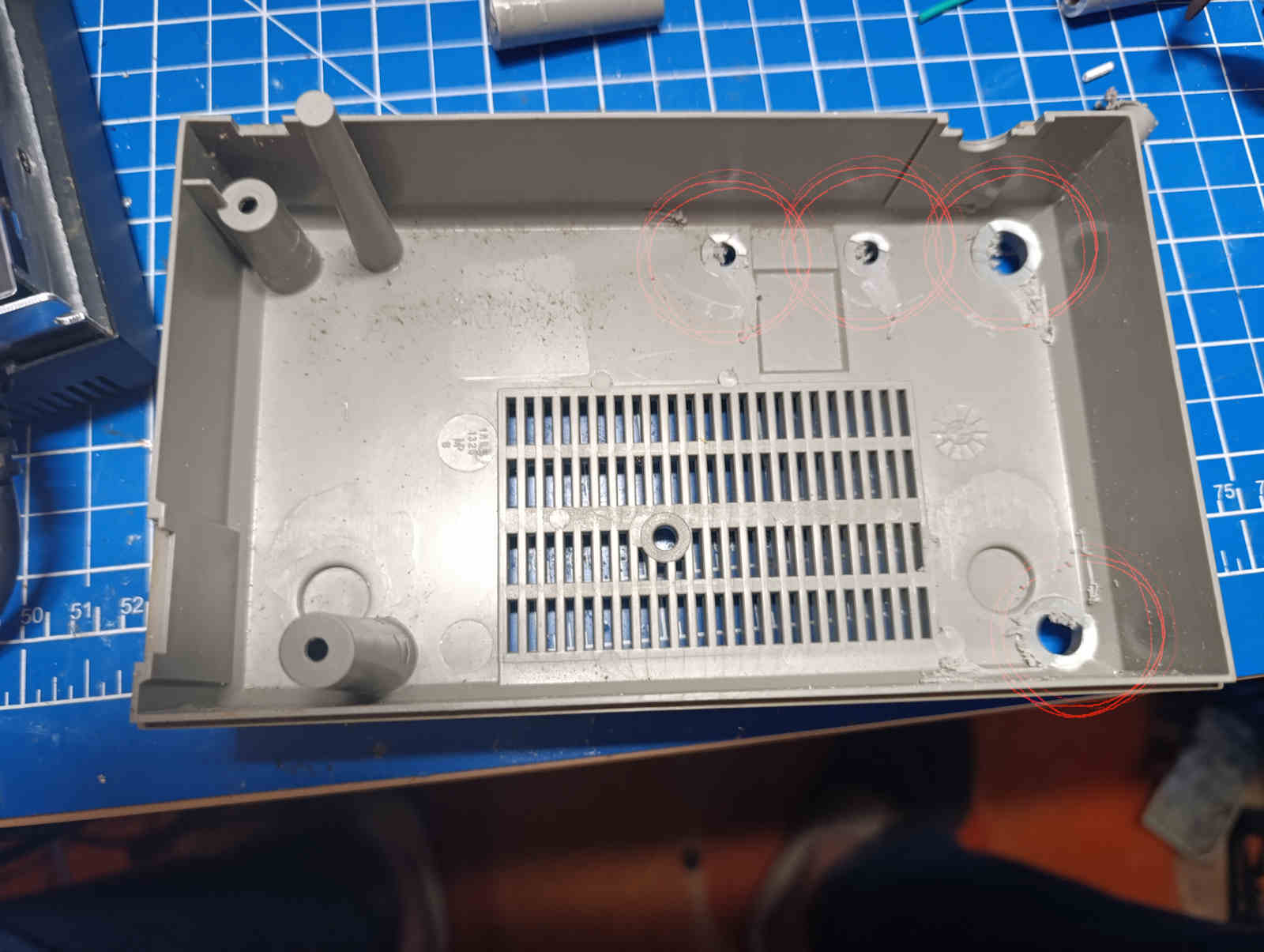

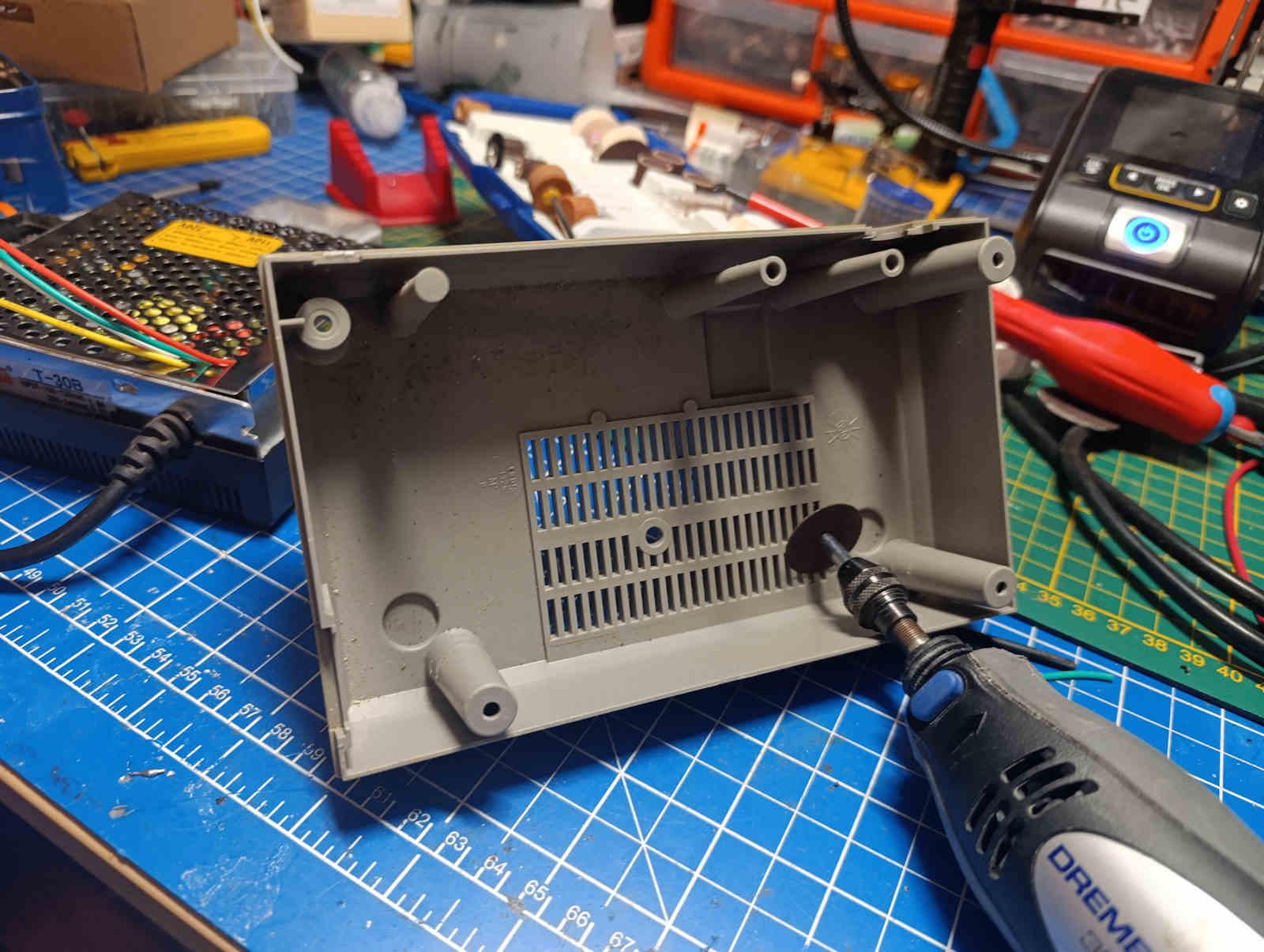

Il nous faut faire un peu de place dans le couvercle du boitier. Pour cela coupons à l'aide d'une pince coupante les puits de vis et autres reliefs sur la prtie opposée au bouton ou va devoir s'insérer notre nouvelle alimentation. Pour cette opération on peut également utiliser une dremel pour couper les pieces plastiques concernée. Cette Dremel sera de toute facon nécessaire par la suite pour les relief du fon du boitier qui ont beaucoup plus gros !

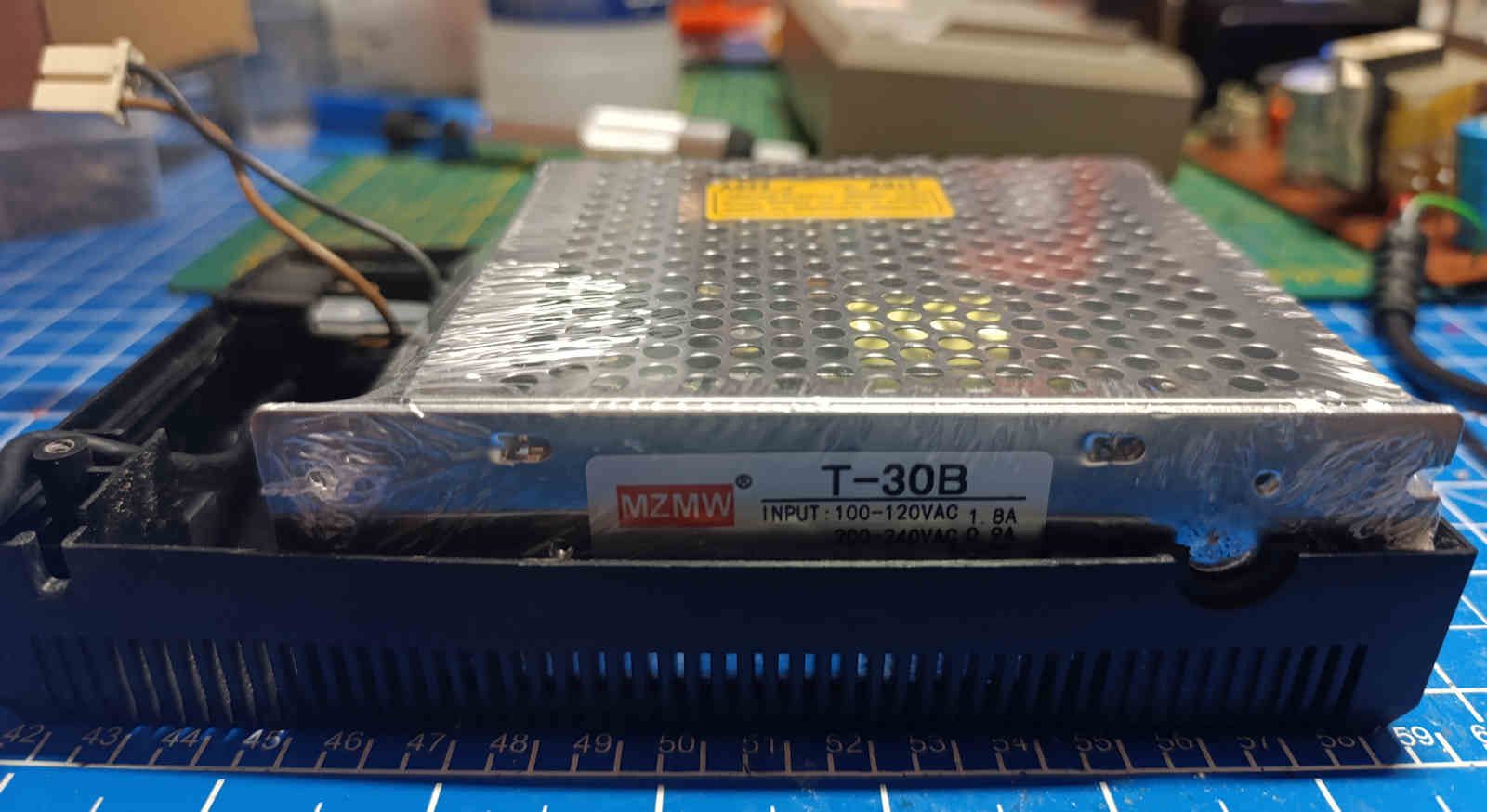

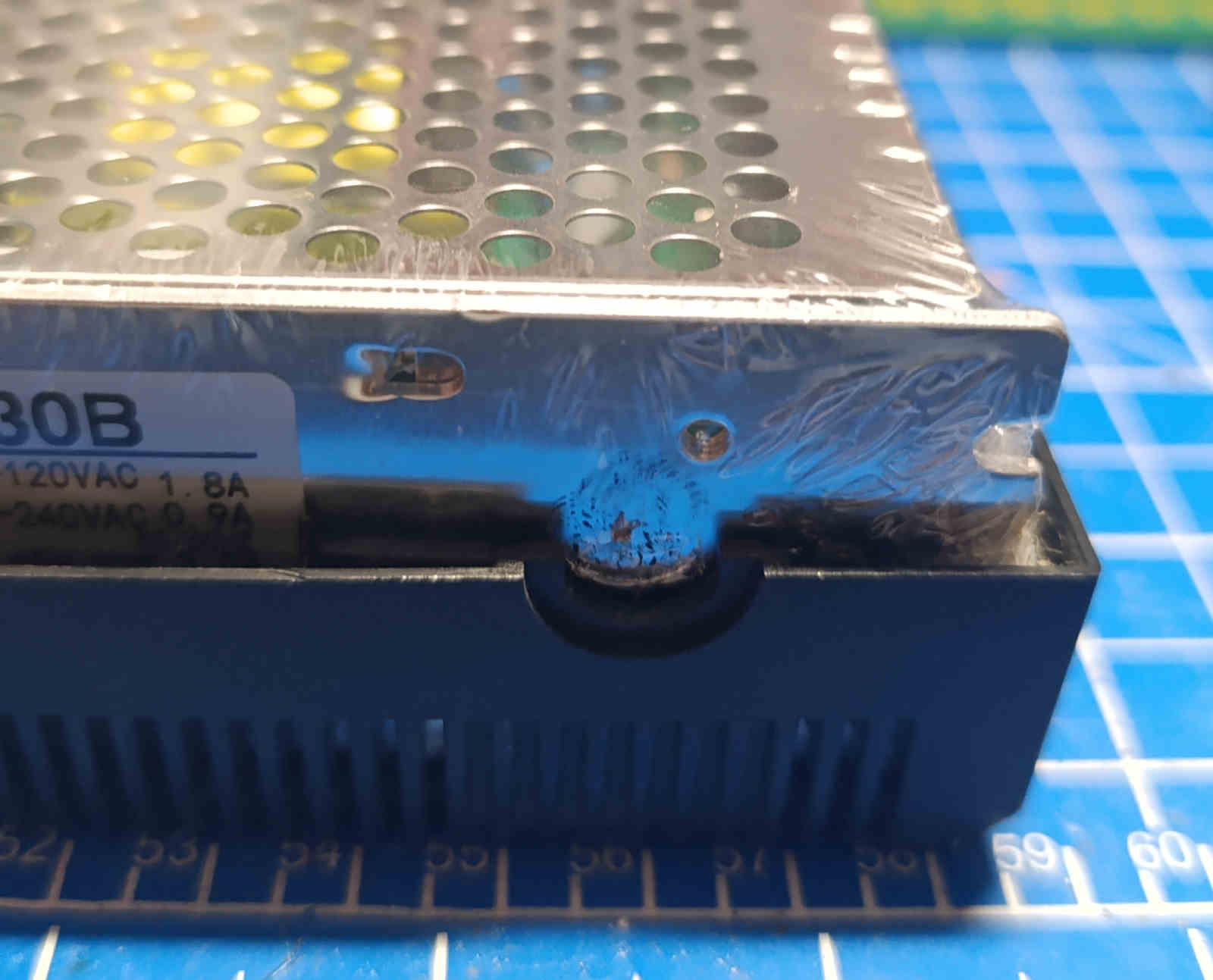

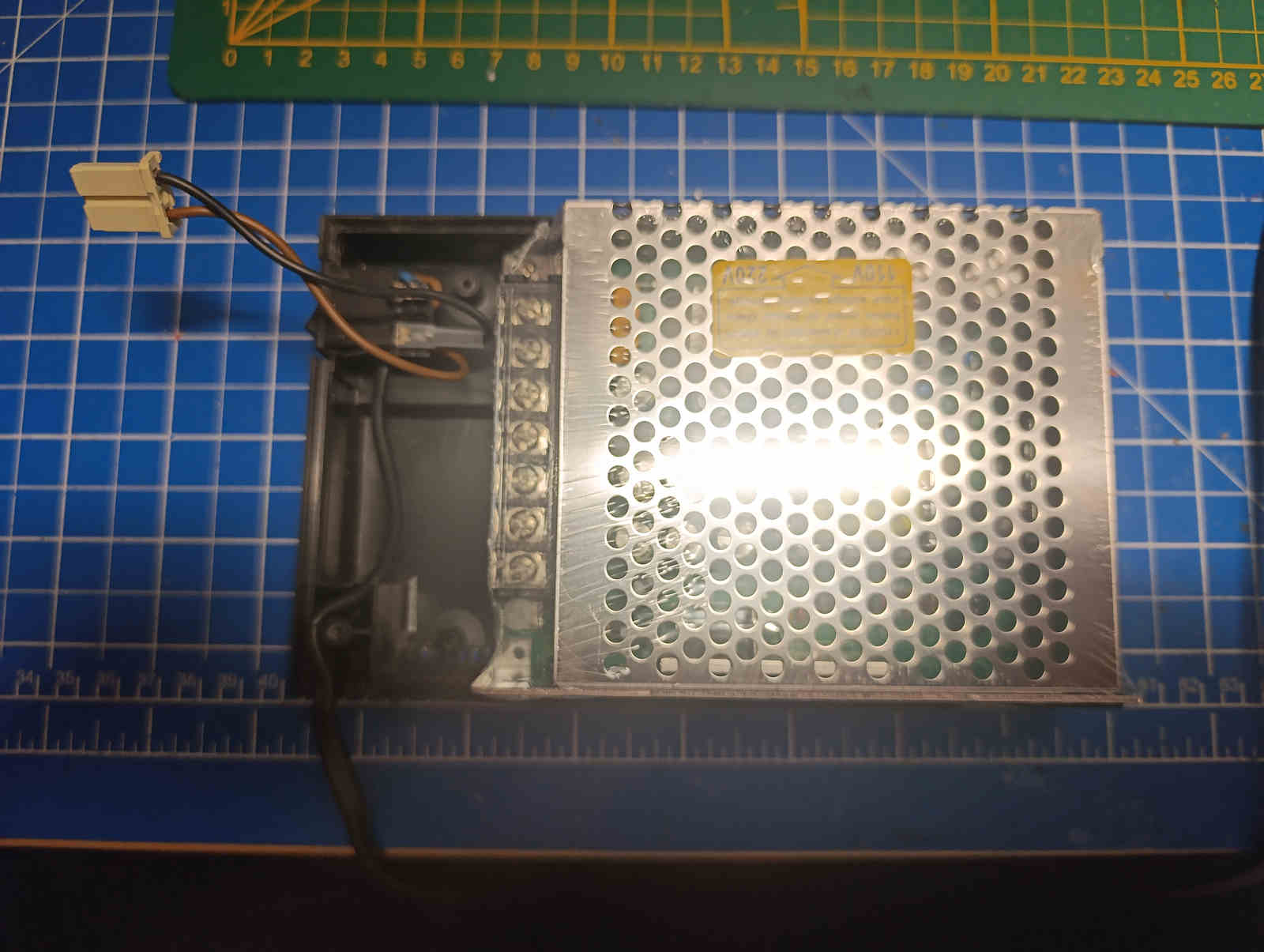

Ensuite on positionne la nouvelle alimentation dans le couvercle du boitier pour faire le marquage et tester la correcte insertion. Normalement cela rentre tout juste en appuyant un peu ...
On remarque que pour laisser passer le cable d'alimentation vers l'ordinateur, il faut percer le blindage de l'alimentation. On va repérer l'endroit ou effectuer le percage.
Percage du boitier de la nouvelle alimentation pour laisser passer le cable.

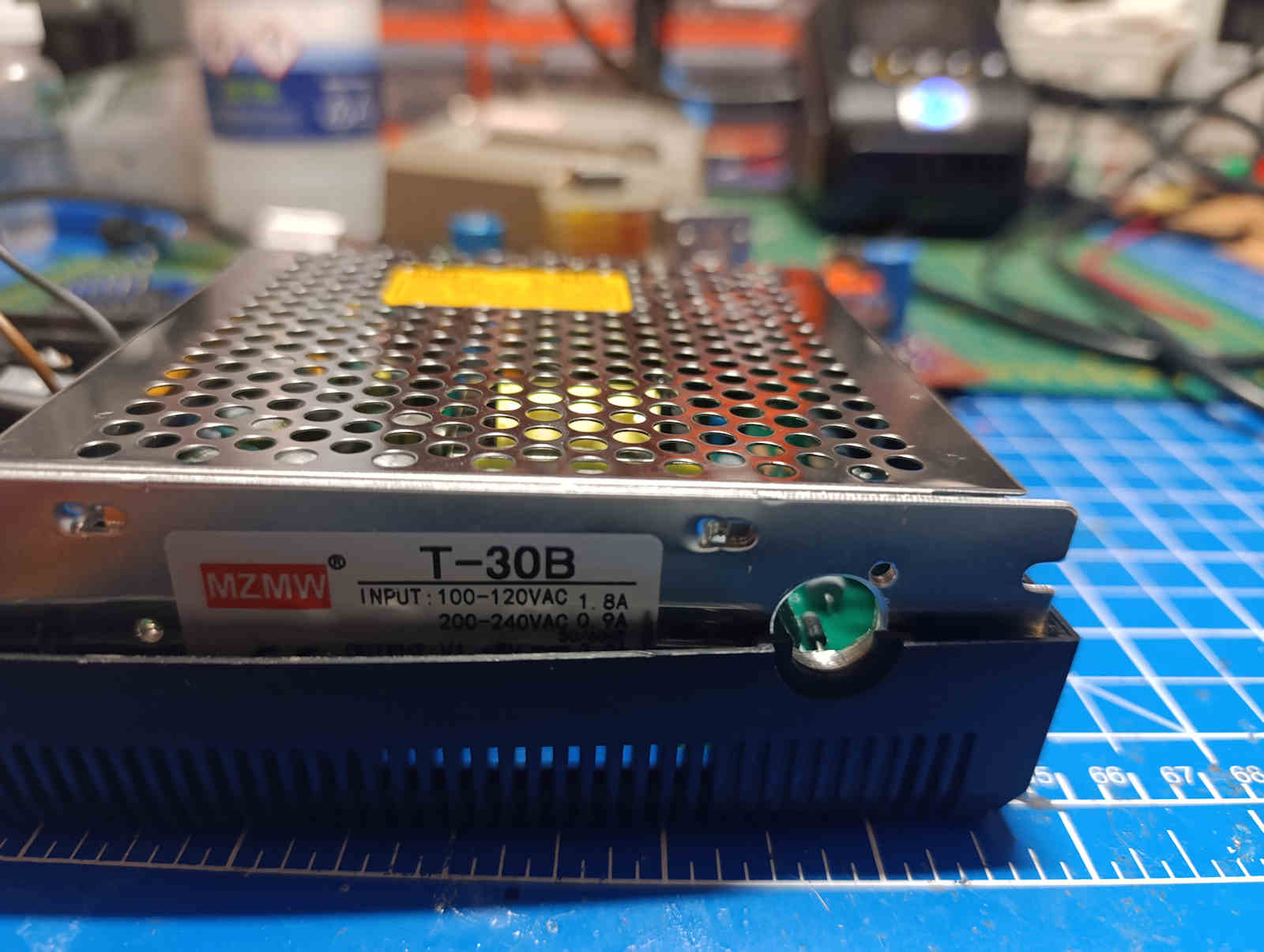

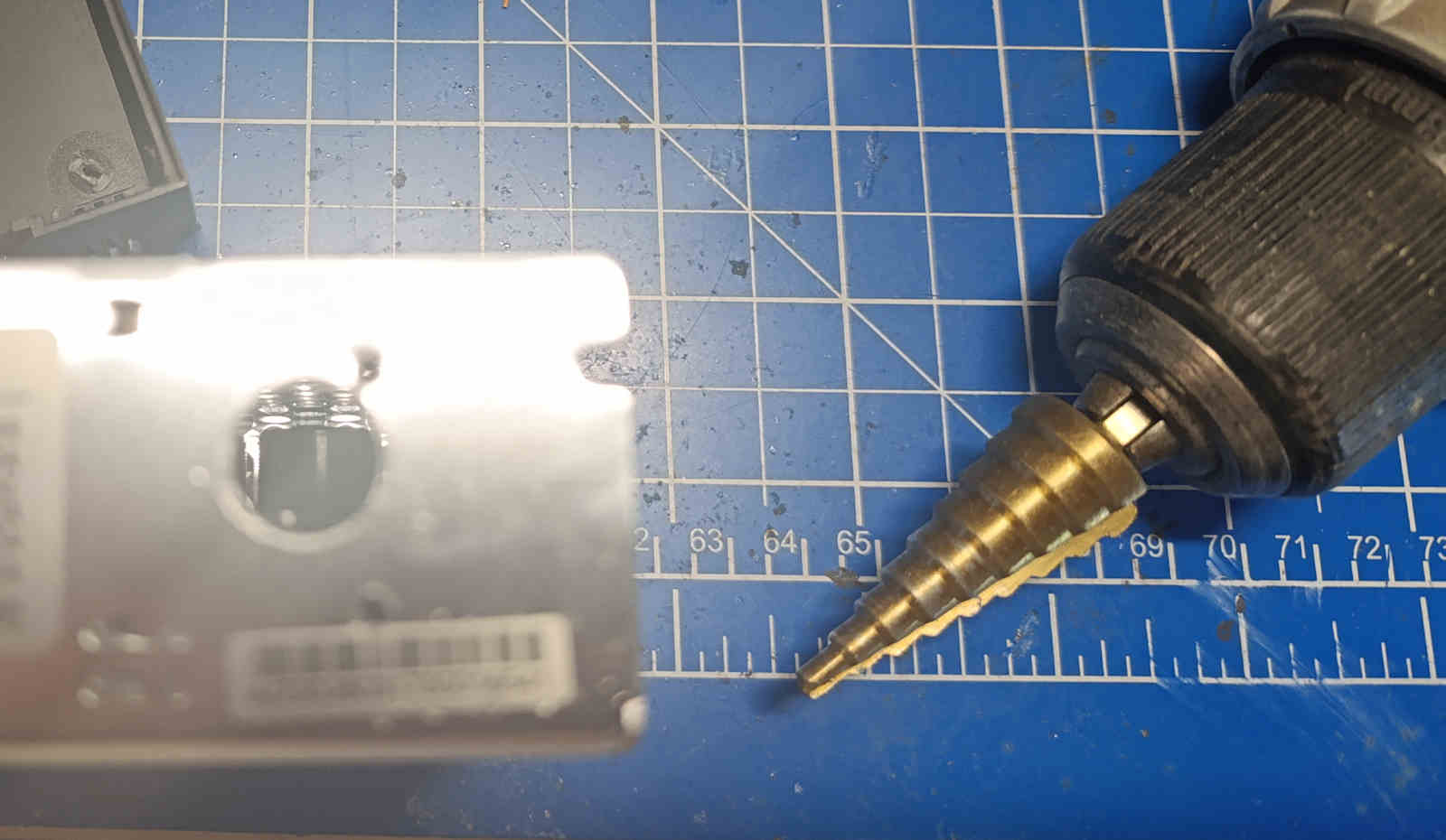

Vient maintenant le percage. On peut le faire de différente facon mais le plus simple a mon avis est d'utiliser cette mèche en cône permettant de percer successsivement dans plusieurs diamètre.
⚠️ Attention : Attention tout de même la mèche passe très très prêt des composants électroniques qu'il convient de ne pas arracher au passage !! Vous pouvez le voir en surveillant à travers les trous de ventilation
Recablage.
Nous allons maintenant rallonger les cables et les passer au travers des trous de ventilation de l'alimentation

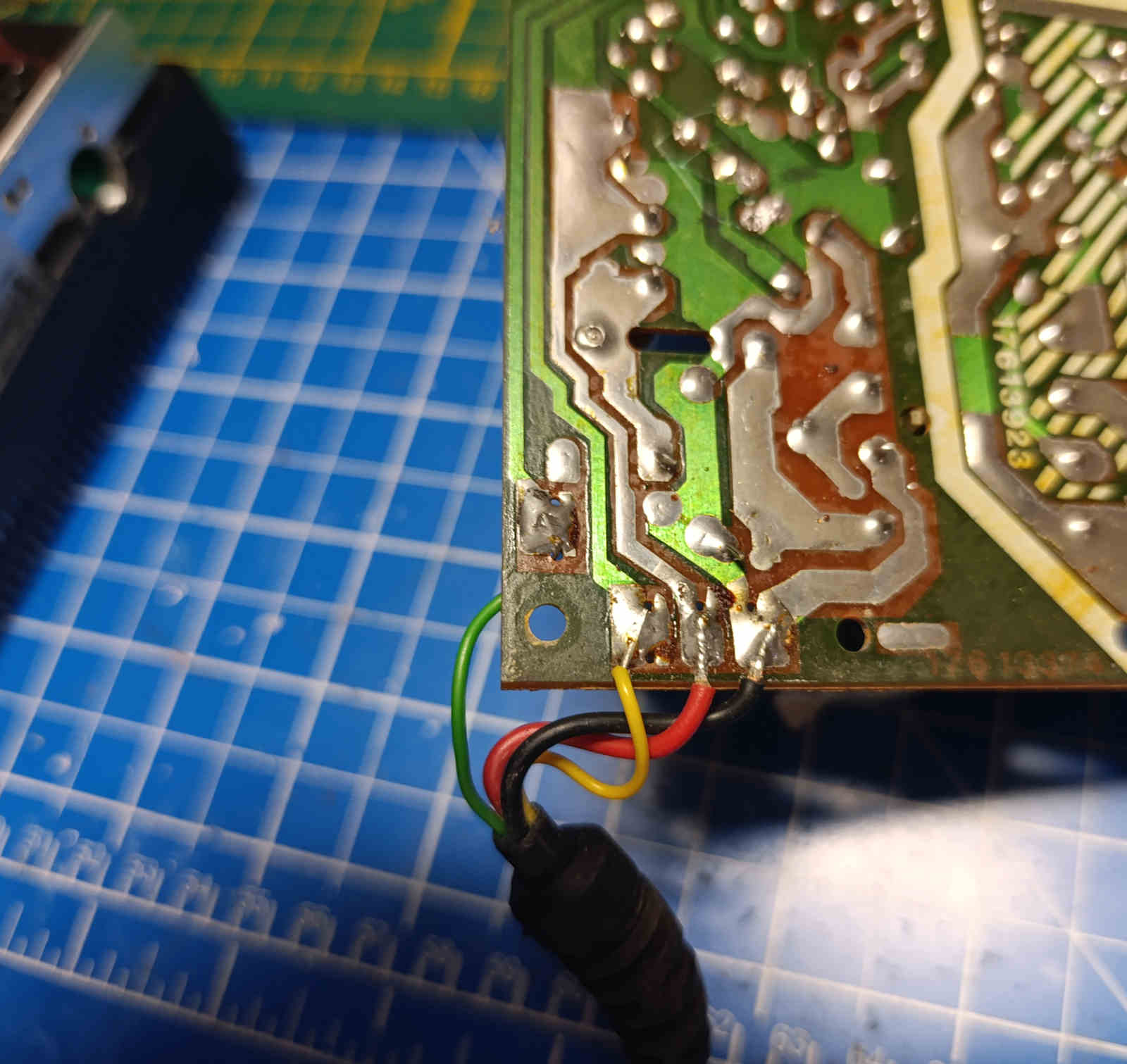

D'abord dessoudons les 4 fils d'alimentation de la carte originale.

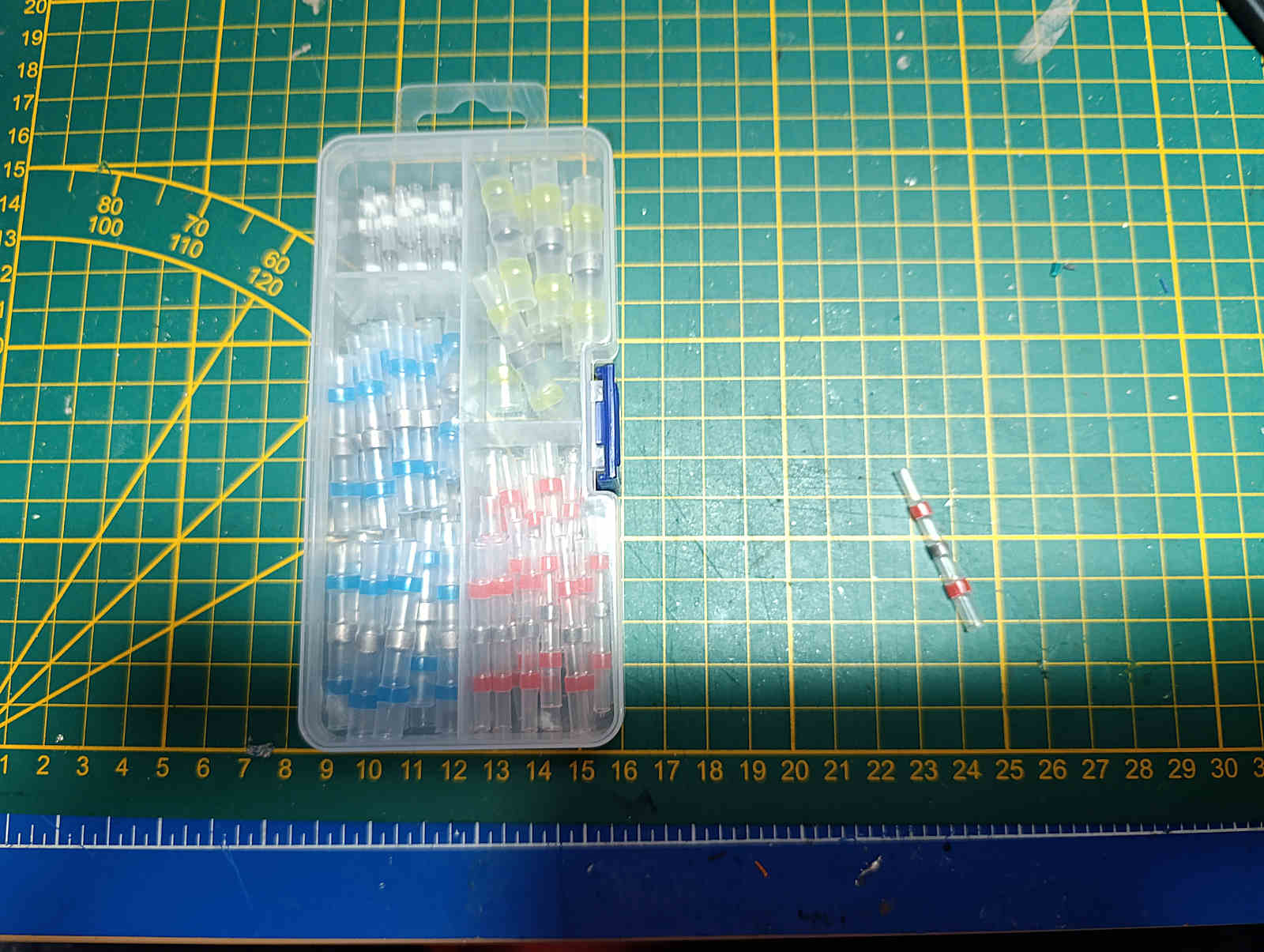

Pour allonger les cables j'utilise un cable de diamètre similaire voir un peu plus gros que l'originale et je le soude en utilisant ces petits embout spéciaux:
Ensuite il faut les passer des les trous de ventilation et tirer ...
Connection des cables.

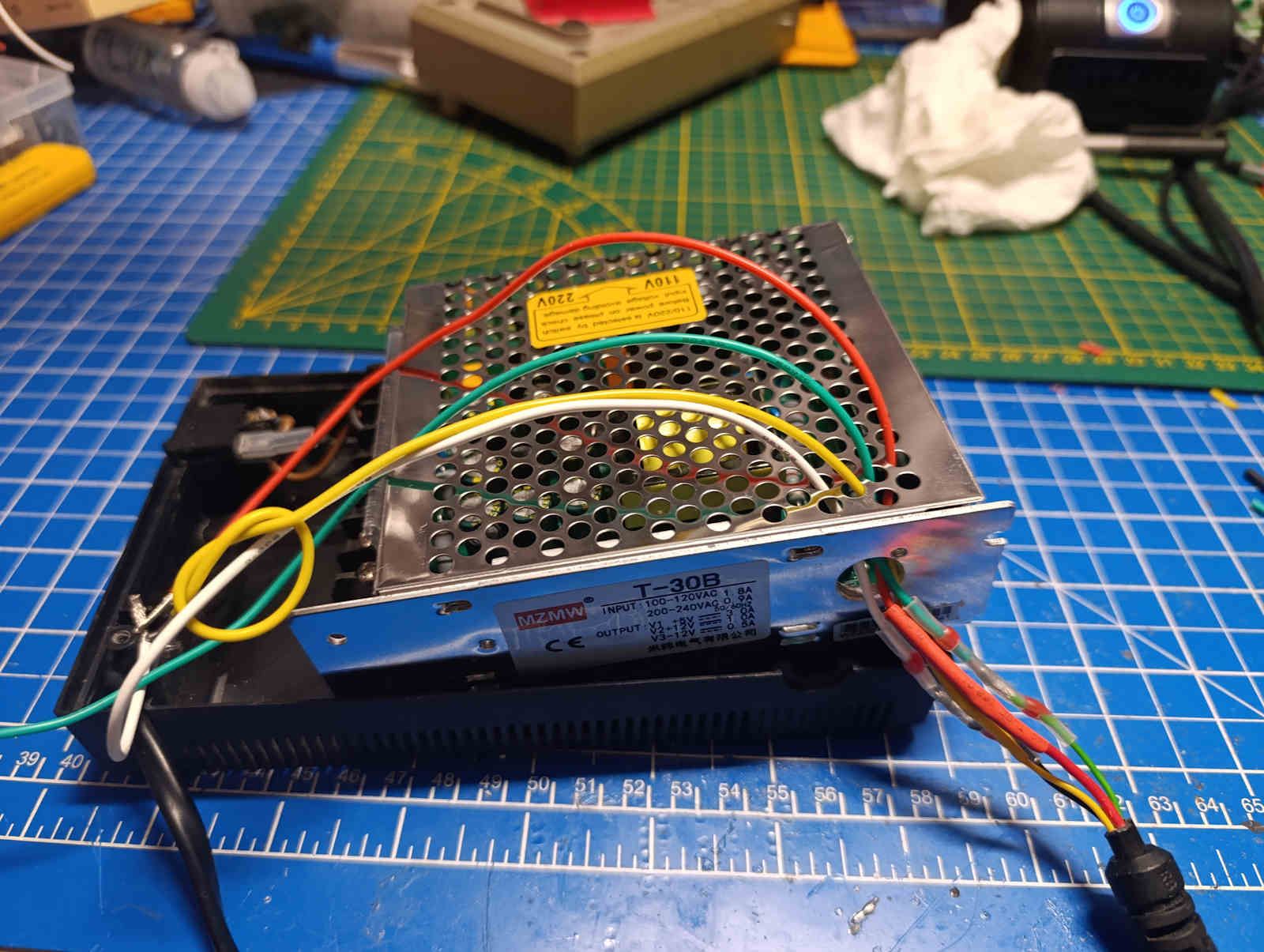

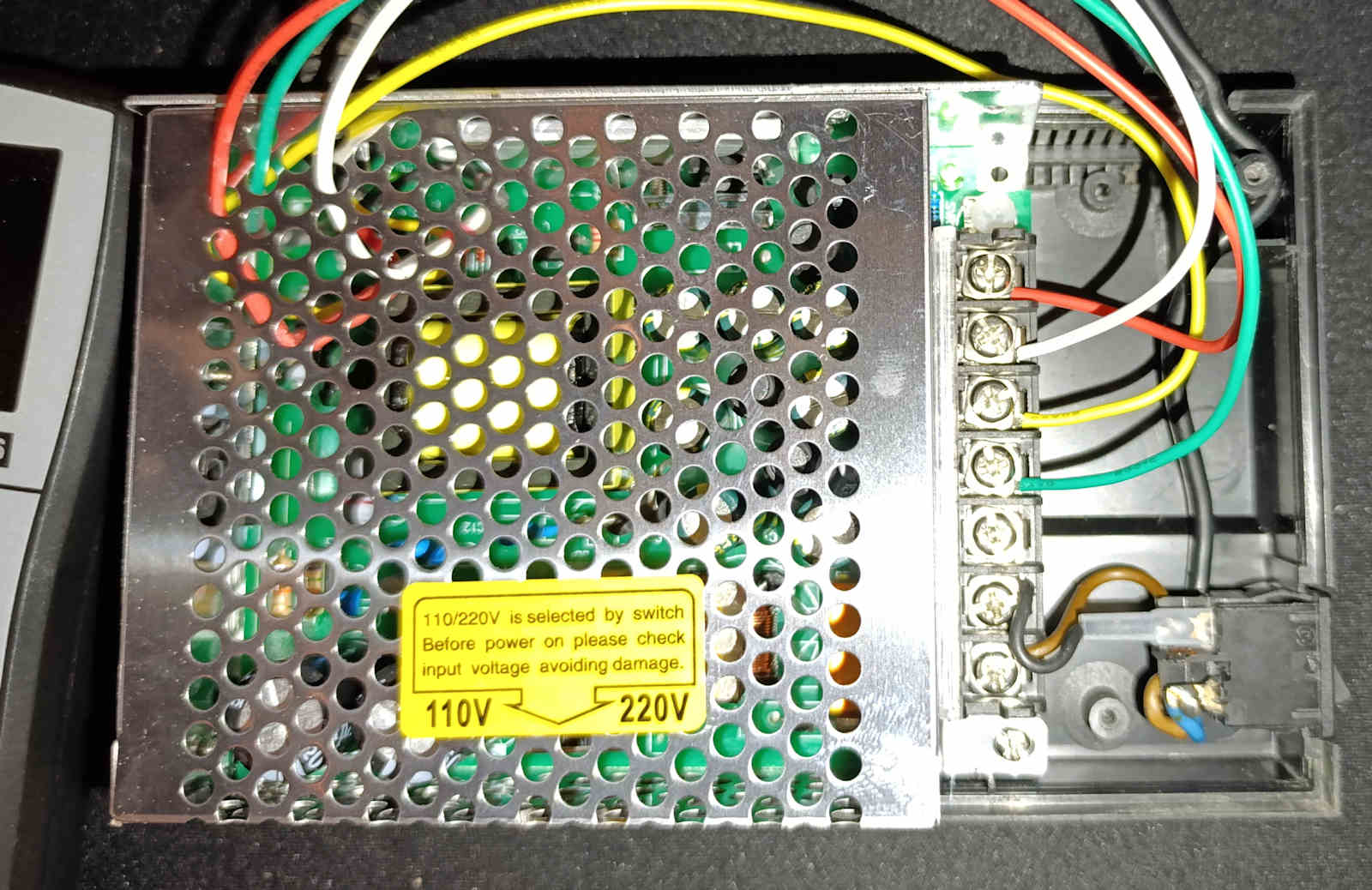

Il faut reprendre les deux cables en sortie de l'interrupteur (220V: Phase et Neutre) ainsi que les 4 correspondant a la masse (blanc), au -12V, +12V et +5V (rouge)
Règlage de l'alimentation afin d'avoir un 5V le plus précis possible.

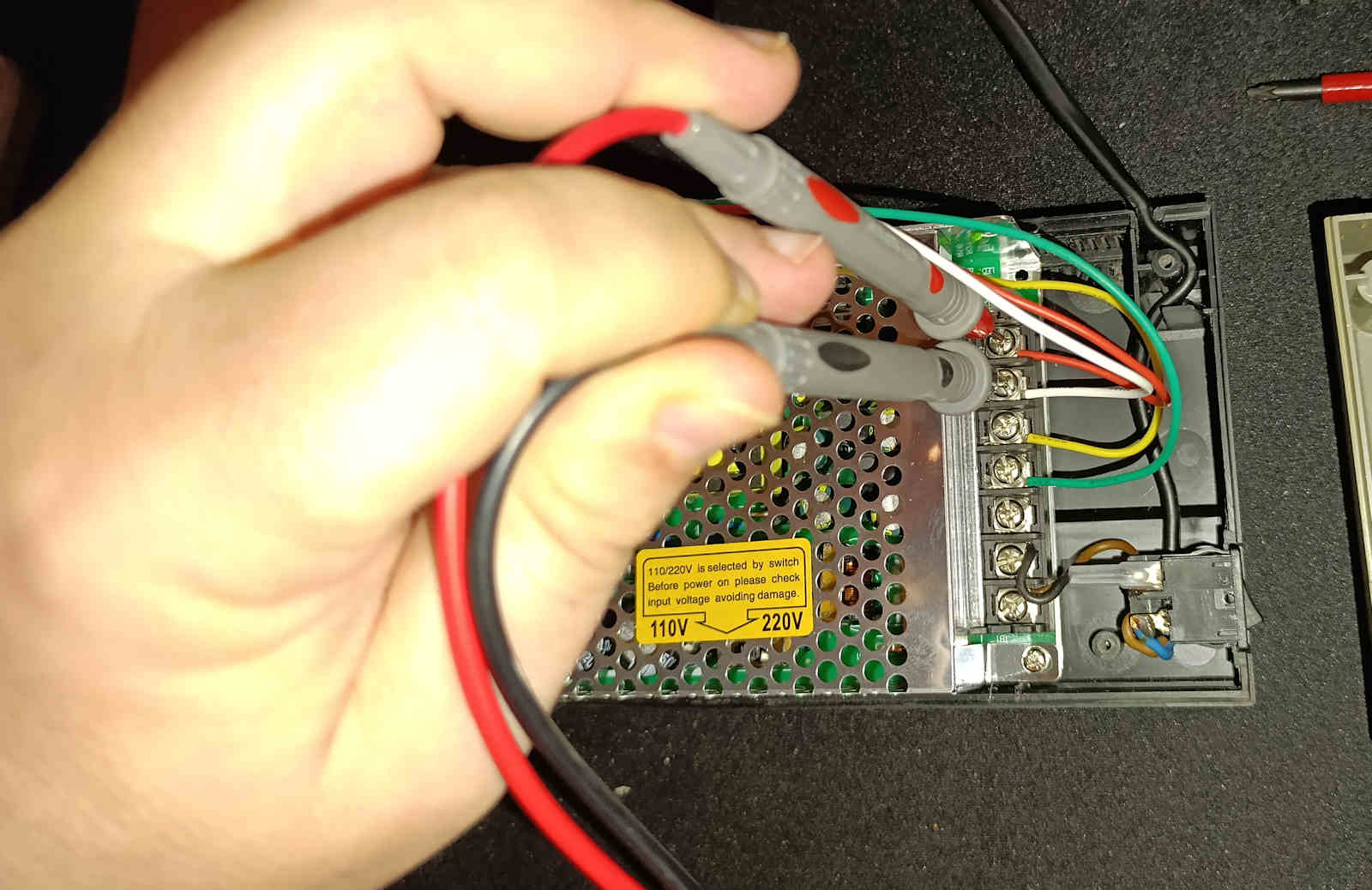

Pour cette étape on devrait mesurer 5V au plus proche possible du VG5000 mais il est plus simple de négliger la résistance des cables et de mesurer sur l'alimentation. Je la règle ainsi sur 5.1V au moyen d'un multimètre et d'un petit tournevis.
⚠️ Attention : Cette opération est dangereuse vous aller devoir maintenir les sondes du multimètres tout en mettant l'alimentation sous tension. Faites vous aider si vous ne le sentez pas ou sautez simplement cette étape car le VG 5000 n'est pas très exigeant sur les tensions et la configuration "par défaut" fera tout aussi bien l'affaire !
Préparation du fond de boitier et fin.
Nous allons maintenant préparer le fond du boitier afin de refermer celui si. Pour se faire le plus pratique est d'utiliser une Dremel et un mini disque de découpage.

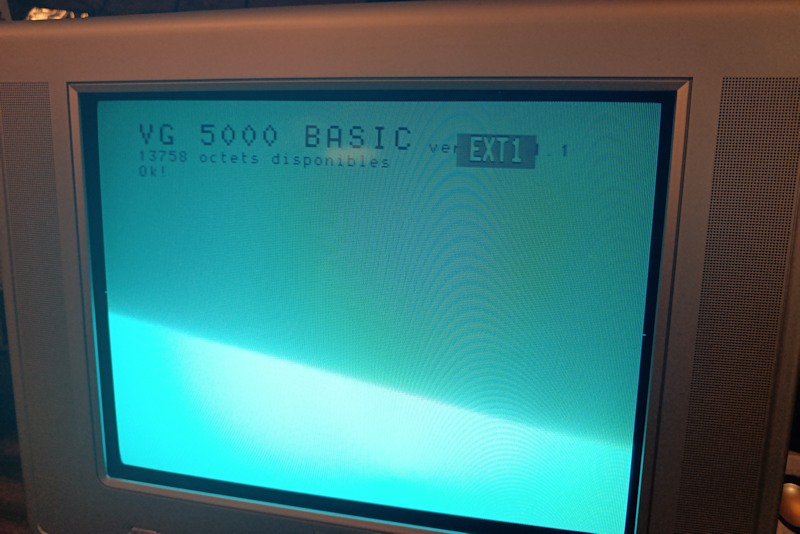

✅ Félicitations ! Le montage est désormais terminé.
